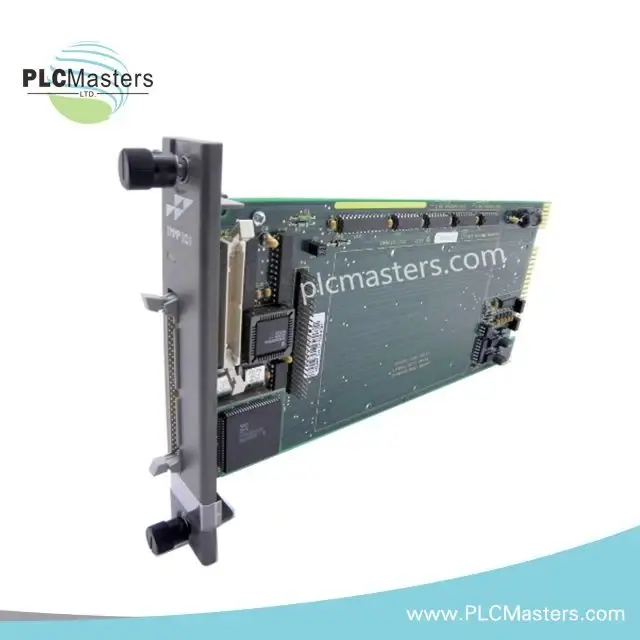

IMMPI01 Модуль интерфейса
Part Number: IMMPI01
Описание
Модуль ABB PLC IMMPI01 — многофункциональный интерфейс для INFI 90 с 2×RS-232-C, SCSI и питанием +5 V.
ABB PLC IMMPI01 — многофункциональный интерфейс процессора серии Bailey Infi 90 (INFI 90 / Symphony Harmony). Обеспечивает 2 × RS-232-C (поддержка DCE/DTE) и 1 × SCSI. Питание +5 V при 415 mA (типич. потребление 2.08 W). Форм‑фактор: одна печатная плата, занимает один слот; разъёмы: P1 (общие контакты и +5 VDC), P3 (подключение к NTMP01), P6 (ribbon к INICT03).
Технические характеристики
| Производитель | ABB PLC |
|---|---|
| Part Number | IMMPI01 |
| Серия | Bailey Infi 90 (INFI 90 / Symphony Harmony) |
| Тип оборудования | Многофункциональный интерфейс процессора |
| Тип продукта | Multi-Function Processor Interface |
| Совместимость (система) | INFI 90; Symphony / Harmony (Bailey Infi 90) |
| Коммуникационные порты | 2 × RS-232-C; 1 × SCSI |
| Режимы интерфейса | RS-232-C порты поддерживают DCE или DTE |
| Питание (напряжение) | +5 V |
| Питание (ток) | 415 mA |
| Потребляемая мощность (типичная) | 2.08 W |
| Форм-фактор / Монтаж | Одна печатная плата (single PCB), занимает один слот в монтажном блоке |
| Подключения / коннекторы | P1: общие контакты и +5 VDC; P3: подключение к NTMP01 (терминатор); P6: лента (ribbon) к INICT03 |
| Операционная температура | 0 to 60 °C |
| Операционная температура (альтернативное значение) | 0 to 70 °C |
| Температура хранения | -40 to +85 °C |
| Вес (указан продавцом) | 0.26 kg |
| Вес (вес отгрузки, указан другим продавцом) | 1.5 kg |
| Архитектура ядра | 16-bit CMOS (указано продавцом) |
| Энергонезависимая RAM | 256 KB KB |
