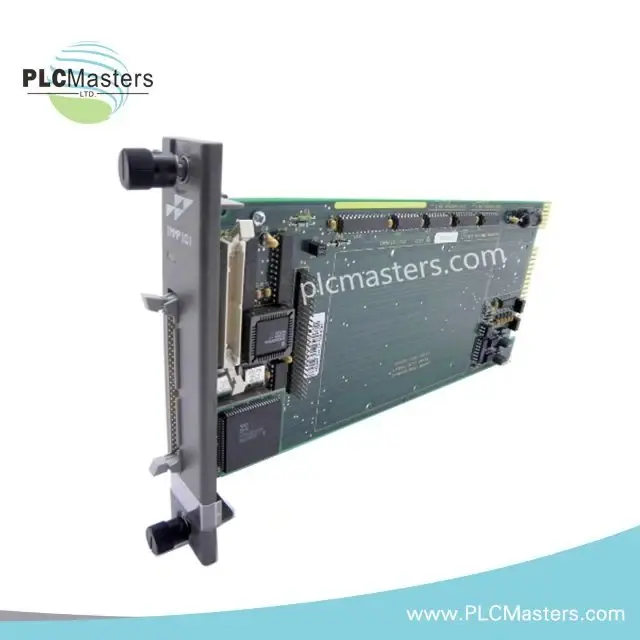

IMMPI01 (модуль интерфейса)
Part Number: IMMPI01
Описание
IMMPI01 (модуль интерфейса) для INFI 90 — 2xRS‑232C, SCSI, +5 V, 256 KB батарейной RAM.
ABB PLC IMMPI01 — интерфейсный модуль многофункционального процессора для систем Bailey INFI 90 / Symphony Harmony. Обеспечивает связь между хост‑компьютером/MFP и INICT03/модулями ввода‑вывода; оснащён 2 x RS‑232‑C и 1 x SCSI (RS‑232 поддерживает режимы DCE и DTE). Питание +5 V DC, 415 mA типично. Плата занимает 1 слот и содержит 256 KB батарейно‑резервируемой RAM. Разъёмы: P1 (+5 VDC/шина), P3 (NTMP01), P6 (лентовый кабель к INICT03).
Технические характеристики
| Производитель | ABB PLC |
|---|---|
| Part Number | IMMPI01 |
| Серия | Bailey INFI 90 / Symphony Harmony |
| Тип оборудования | Интерфейсный модуль многофункционального процессора |
| Назначение | Multi-Function Processor Interface — коммуникационный интерфейс между хост‑компьютером/MFP и INICT03/модулями ввода-вывода |
| Совместимость системы | INFI 90 (Bailey Infi 90), Symphony Harmony |
| Порты связи | 2 x RS-232‑C; 1 x SCSI |
| Режимы интерфейса RS-232 | Поддерживает режимы DCE и DTE |
| Питание | +5 V DC, 415 mA typical (≈2.08 W типично) |
| Форм‑фактор / Монтаж | Одна плата (single PCB), занимает 1 слот в монтажном отсеке модуля |
| Память (энергонезависимая) | 256 KB батарейно‑резервируемой RAM (для сохранения конфигураций) KB |
| Соединения / Разъёмы | P1: общая шина и +5 VDC; P3: подключение к NTMP01 termination unit; P6: лентовый кабель к модулю INICT03 |
| Рабочая температура (варианты — конфликт) | 0 °C to 60 °C (источник A) и 0 °C to 70 °C (источник B) — различаются в открытых спецификациях °C |
| Температура хранения | -40 °C to +85 °C °C |
Характеристики
- Производитель
- ABB PLC
