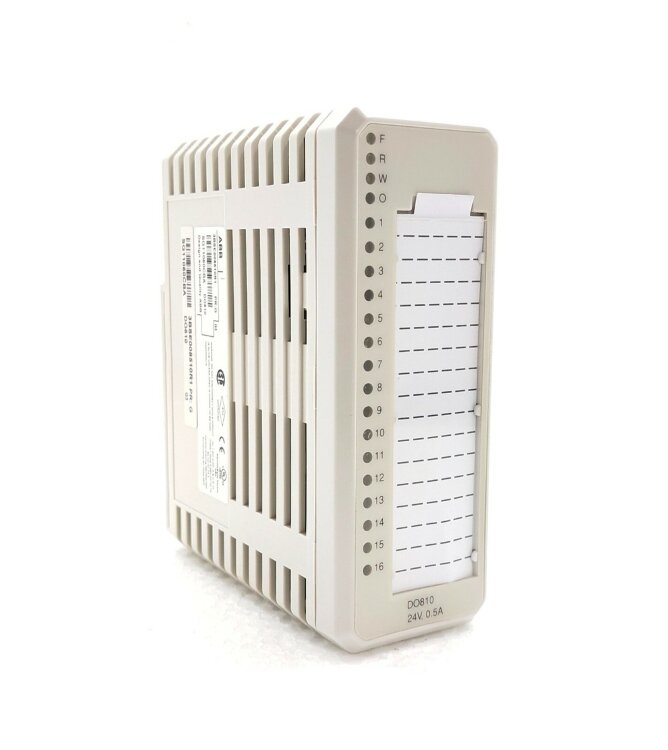

DO810 цифровой выход DO810 DIGITAL OUTPUT
Part Number: DO810 DIGITAL OUTPUT
Описание
Цифровой выходной модуль ABB DO810 (3BSE008510R1) серии S800 I/O: 16 каналов, 24 V d.c. (12–32 V), макс. 0,5 A, current sourcing, 2×8 изол. групп, монтаж DIN‑рейка.
ABB DO810 (3BSE008510R1) — цифровой выходной модуль серии S800 I/O. Предназначен для 16 каналов с номинальным сигналом 24 V d.c. (диапазон 12–32 V d.c.) и максимальным непрерывным выходным током 0,5 A. Выходы реализованы по принципу current sourcing с функцией ограничения тока. Каналы распределены в 2 изолированные группы по 8 каналов, модуль рассчитан на монтаж на DIN‑рейку.
Технические характеристики
| Производитель | ABB |
|---|---|
| Part Number | 3BSE008510R1 |
| Серия | S800 I/O |
| Тип оборудования | цифровой выходной модуль |
| Количество каналов | 16 |
| Номинальное/рабочее напряжение сигнала | 24 V d.c. (specified range 12 - 32 V d.c.) V d.c. |
| Максимальный непрерывный выходной ток | 0.5 A |
| Тип выходов | Current sourcing, current limiting |
| Группы изоляции каналов | 2 изолированные группы по 8 каналов (2 × 8) |
| Защита/функции защиты | Защита от перенапряжения, перегрева и короткого замыкания |
| Поведение при таймауте (watchdog) | Выходы могут быть установлены в предопределённое состояние при истечении watchdog или при получении команды |
| Крепление/монтаж | DIN-рейка (DIN-rail) mountable; совместим с различными блоками терминалов (termination units) |
