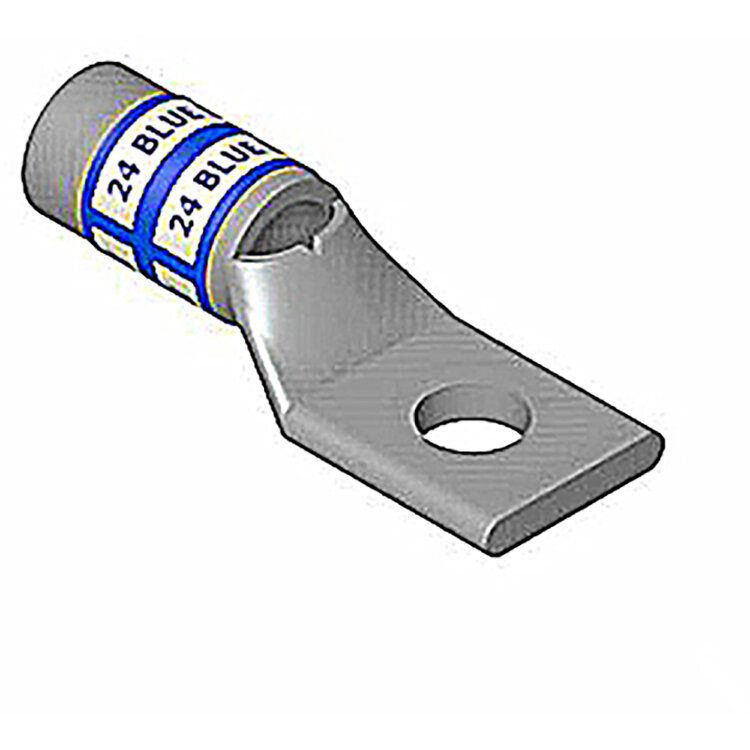

ABB 58171 — медный неизолированный обжимной наконечник, 1 отв.
Part Number: 58171
Описание
Медный неизолированный обжимной наконечник ABB 58171 для жилы 300 kcmil. 1 отверстие, оловянное покрытие, монтажное отверстие Ø 13.49 мм (шпилька 12.70 мм), длина 72.39 мм, номинал до 35 kV. CSA, UL.
Обжимной наконечник ABB 58171 — медный, неизолированный, с одним монтажным отверстием и стандартным стволом, рассчитан на жилу 300 kcmil. Покрытие — олово; монтажное отверстие Ø 13.49 мм (под шпильку 12.70 мм). Общая длина 72.39 мм; номинальное напряжение до 35 kV. Имеет смотровое отверстие и входит в систему Color‑Keyed; сертифицирован CSA и UL (File No. E9809).
Технические характеристики
| Производитель | ABB |
|---|---|
| Part Number | 58171 |
| Серия | 58100 |
| Тип оборудования | медный не изолированный обжимной наконечник (1 отверстие, стандартный ствол) |
| Материал | Copper |
| Тип / Конфигурация | Non-insulated compression lug, 1-hole, standard barrel |
| Размер жилы (Conductor size) | 300 kcmil |
| Диаметр монтажного отверстия | 13.49 mm |
| Размер шпильки (Stud size) | 12.70 mm |
| Диаметр ствола (Barrel diameter) | 23.62 mm |
| Цвет | Red |
| Покрытие | Tin plated |
| Номинальное напряжение | 35 kV |
| Общая длина | 72.39 mm |
| Размер язычка (Д x Ш x Т) | 31.75 x 34.54 x 4.57 mm |
| Код пуансона (Die code) | 71 |
| Тип язычка | Straight |
| Контрольное (визуальное) отверстие (Peep hole) | Yes (peep hole) |
| Сертификации / стандарты | CSA Certified; UL File No. E9809 |
| Система Color‑Keyed (соответствие инструмент/матрица) | Part of the Color‑Keyed compression system |
