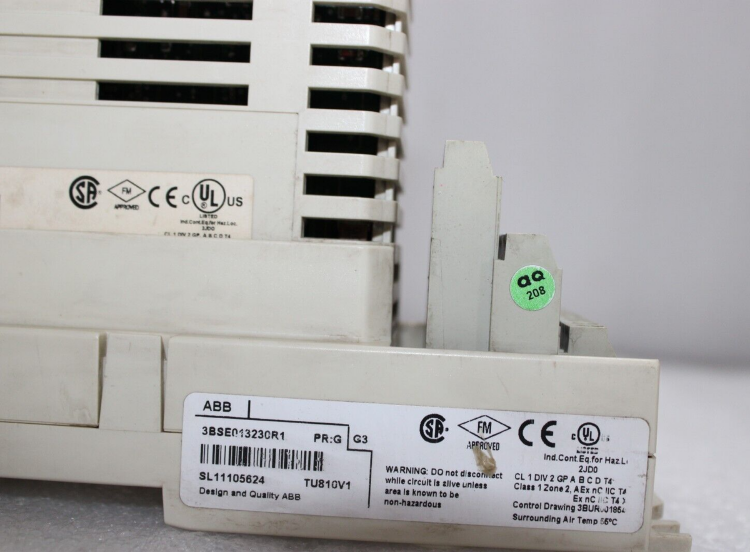

Терминальный модуль ABB 3BSE013230R1 3BSE013230R1 TERMINAL MODULE
Part Number: 3BSE013230R1 TERMINAL MODULE
Описание
Компактный 16‑канальный клеммный блок ABB 3BSE013230R1 (TU810V1) для модульных систем I/O.
Клеммный блок ABB 3BSE013230R1 (TU810V1). Компактный тип с 16 каналами и номинальным напряжением 50 V. Предназначен для монтажа в обоих направлениях; допустимые температуры по ориентации — горизонтально до 55 °C, вертикально до 40 °C. Совместим с рядом I/O‑модулей (например AI810, AO810, DI810, DO810, DP820) и имеет допуски для опасных зон (C1 Div 2; ATEX Zone 2).
Технические характеристики
| Производитель | ABB |
|---|---|
| Part Number | 3BSE013230R1 |
| Тип оборудования | клеммный блок |
| Производитель | ABB |
| Страна происхождения | Sweden |
| Тип | Compact |
| Тип соединения | Terminal block |
| Число каналов | 16 channels |
| Номинальное напряжение | 50 V |
| Монтаж | Both directions |
| Детали монтажа (макс. температура по ориентации) | Horizontal: 55 °C (131 °F); Vertical: 40 °C (104 °F) °C |
| Температура эксплуатации | 0 to +55 °C |
| Температура хранения | -40 to +70 °C |
| Относительная влажность | 5 to 95 %, non-condensing % |
| Степень загрязнения | Degree 2 |
| Защита от коррозии | ISA-S71.04: G3 |
| Ширина | 64 (including connector); 58.5 (edge-to-edge installed) mm |
| Глубина | 64 (including terminals) mm |
| Высота | 170 (including latch) mm |
| Вес | 0.17 kg |
| Электробезопасность (стандарты) | EN 61010-1; UL 61010-1; EN 61010-2-201; UL 61010-2-201 |
| Разрешение для опасных зон | C1 Div 2 cULus; C1 Zone 2 cULus; ATEX Zone 2 |
| Сертификации для судоходства/моря | ABS; BV; DNV-GL; LR |
| Процессные подключения (Process connections) | 2 x 2 Process power; 5 x 2 Process power (0 V) |
| Совместимость с I/O-модулями | AI810; AI815; AI820; AI830; AI830A; AI835; AI835A; AI845; AO810; AO810V2; AO815; AO820; AO845; AO845A; DI810; DI811; DI814; DI830; DI831; DI840; DI880; DI885; DO810; DO814; DO815; DO840; DO880; DP820; DP840 |
