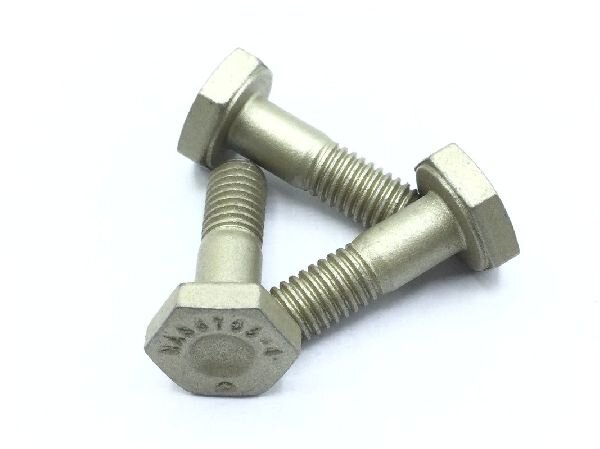

NAS6703A4 болт NAS6703A4 BOLT
Part Number: NAS6703A4 BOLT
Описание
NAS6703A4 болт — срезной болт с резьбой 10-32 UNF (3A), материал Iron alloy 660 по AMS 5737.
Срезной болт NAS6703A4 предназначен для авиационных, военных и промышленных применений. Резьба 10-32 UNF (32 tpi), класс 3A; длина изделия 14.73–15.49 мм. Изготовлен из Iron alloy 660 по спецификации AMS 5737, минимальная прочность на разрыв 1103 MPa. Поверхность обработана алюминием (BMS 10-85 type 1). NSN 5306-01-206-7229.
Технические характеристики
| Part Number | NAS6703A4 |
|---|---|
| Серия | NAS6703A |
| Тип оборудования | срезной болт |
| длина изделия | 14.73 – 15.49 mm |
| размер резьбы | 10-32 |
| нитей на дюйм (tpi) | 32 tpi |
| серия резьбы | UNF |
| класс резьбы | 3A |
| направление резьбы | Right-hand |
| диаметр резьбы | 4.83 mm |
| длина резьбы | 8.13 – 9.40 mm |
| диаметр хвата | 4.79 – 4.81 mm |
| длина хвата | 6.10 – 6.60 mm |
| высота головки | 2.79 – 3.18 mm |
| форма головки | Dished hexagon |
| ширина между гранями | 9.33 – 9.55 mm |
| материал | Iron alloy 660 |
| спецификация материала | AMS 5737 |
| минимальная прочность на разрыв | 1103 MPa |
| шлифовка/обработка поверхности | 32.0 microinches |
| поверхностная обработка / покрытие | Aluminum; Spec: BMS 10-85 type 1 |
| NSN | 5306-01-206-7229 |
| предназначение / область применения | aerospace, military, industrial |
